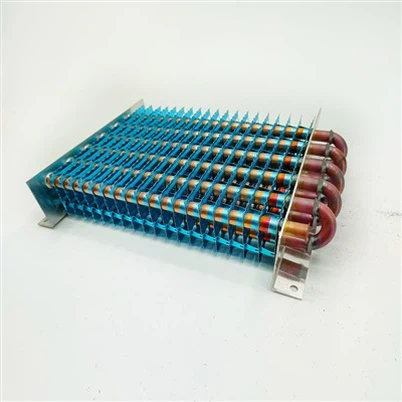

Penukar Panas Bersirip AC 8 Parameter Desain

Parameter suhu penukar panas: suhu penguapan biasanya 3-8 derajat C, dan suhu kondensasi biasanya 45-54 derajat C (ini adalah nilai suhu yang dihitung oleh desain AC nyaman, dan nominal kapasitas pendinginan kompresor juga diuji sesuai dengan ini). Perbedaan suhu udara masuk dan keluar biasanya 8-10 derajat C, dan perbedaan suhu evaporator akan lebih kecil pada perangkat suhu rendah. Perbedaan suhu antara suhu penguapan, suhu kondensasi dan suhu udara keluar biasanya sekitar 10 derajat.

Panas berlebih di evaporator biasanya 5-10 derajat C (panas berlebih berbeda dengan suhu hisap, dan terdapat perbedaan besar pada splitter atau perangkat suhu rendah), dan pendinginan berlebih di kondensor biasanya {{ 2}} derajat C.

Kecepatan angin langsung dari evaporator biasanya 1.5-3m/s, kondensor adalah 2-3m/s, kecepatan angin di sisi tersempit tidak boleh melebihi 6m/s, dan kecepatan angin di sisi tersempit tidak boleh melebihi 6m/s, dan kecepatan angin 2,5m/s digunakan dalam banyak kasus.

Diameter dan ketebalan pipa: Biasanya pipa tembaga atau pipa ringan berulir internal 9,52mm, 7,94mm, 7mm dan 5mm, diameter pipa yang lebih kecil dapat meningkatkan efisiensi perpindahan panas.

Jarak baris x jarak baris: Biasanya berupa baris segitiga sama sisi, seperti 25.4x22mm, 25x21.65mm, dll. Bisa juga menggunakan 25.4x19.5mm, 21x13.6mm dan seterusnya.

Sirip: Biasanya pilih ketebalan sirip 0.095-0.3mm, jarak sirip 1.1-2.5mm. Karena terdapat kondensat di dalam evaporator, jaraknya harus lebih besar; Karena kondensor merupakan pertukaran panas kering, maka dapat dipilih yang lebih kecil. Dengan mempertimbangkan masalah embun beku, evaporator unit pendingin biasanya berukuran antara 3-6mm. Untuk kondensor pada evaporator atau sistem pompa kalor, biasanya digunakan pelat aluminium hidrofilik. Ada juga yang menggunakan tablet biasa dan cat semprot untuk mencegah karat. Bentuk siripnya sebagian besar berupa potongan datar, potongan bergelombang, potongan celah dan potongan celah bergelombang yang menggabungkan keduanya.

Struktur pipa: Evaporator biasanya terdiri dari 2-6 baris, dan kondensor terdiri dari 1-6 baris. Terlalu banyak baris akan menyebabkan efek perpindahan panas pada baris belakang menjadi buruk. Jika lebih banyak baris harus digunakan karena keterbatasan struktural, kecepatan angin depan perlu ditingkatkan secara tepat untuk memastikan volume udara di baris belakang. Setiap loop biasanya tidak melebihi 12-18m, evaporator mengambil nilai batas, kondensor mengambil nilai batas atas. Tentu saja, ini juga memperhitungkan laju aliran massa zat pendingin. Pipa yang terlalu pendek tidak dapat memindahkan panas secara memadai, pipa yang terlalu panjang akan menyebabkan penurunan tekanan yang besar, dan resistansi diameter pipa yang berbeda juga berbeda. Penurunan tekanan evaporator tidak boleh melebihi 5% dari tekanan evaporasi, dan kondensor tidak boleh melebihi 2% dari tekanan kondensasi, jika tidak maka akan mengurangi efisiensi unit. Biasanya setelah parameter sirip dipilih, luas terluar per satuan panjang dapat dihitung, dan kemudian panjang total yang dibutuhkan dapat dihitung. Untuk evaporator, beberapa rasio aspek mungkin lebih besar karena keterbatasan ketinggian atau pertimbangan saat memilih kipas. Untuk kondensor, karena bentuk strukturnya yang bermacam-macam, seperti bentuk U, bentuk V, bentuk L, dan lain-lain, maka luas arah angin hanya perlu diperbesar sebanyak-banyaknya.

Desain jalur aliran: Sudut pandang umum adalah bahwa evaporator biasanya masuk dan keluar (refrigeran menguap menjadi gas untuk mengalir ke atas, menghindari akumulasi dalam tabung yang mempengaruhi perpindahan panas), dan kemudian masuk dan keluar kembali (membentuk arus berlawanan dengan udara masuk). Kondensor biasanya menghadap ke atas dan ke bawah, serta ke belakang dan ke depan (sehingga cairan yang terkondensasi dapat menggunakan gravitasi untuk mengalir keluar dari kondensor secepat mungkin). Namun, ini hanya pandangan peningkatan perpindahan panas di satu sisi perpindahan panas, pada kenyataannya, proses perpindahan panas penukar panas AC adalah proses yang kompleks, dan ada banyak faktor yang mempengaruhi efisiensi perpindahan panas.

Berikut adalah beberapa pedoman untuk faktor-faktor yang mempengaruhi:
A. Saluran masuk dan saluran keluar harus diberi jarak sejauh mungkin untuk menghindari pemanasan ulang.
B. Jangan hanya masuk dari satu sisi dan keluar dari sisi yang lain, sehingga kedua sisi mengalir untuk menghindari panas berlebih atau pendinginan pada satu sisi, sehingga mengakibatkan perpindahan panas tidak merata dan mengurangi efisiensi perpindahan panas.
C. Dengan meningkatnya kekeringan refrigeran di dalam pipa, efisiensi perpindahan panas terus meningkat, sehingga kapasitas perpindahan panas jalur aliran bagian belakang lebih tinggi dibandingkan bagian depan.

Dua ide berikut dapat dipertimbangkan ketika merancang sebuah loop:

A. Untuk evaporator, dengan bertambahnya gas refrigeran maka penurunan tekanan dan koefisien perpindahan panas juga akan meningkat, sehingga dapat dirancang shunt saluran masuk yang lebih kecil pada saluran masuk evaporator, dan kemudian shunt dapat ditingkatkan di bagian belakang untuk mengurangi gas untuk mengurangi penurunan tekanan. Rencana D yang disebutkan di atas dirancang dengan cara ini. Sebaliknya, untuk kondensor, lebih banyak shunt saluran masuk dirancang di awal, dan cairan yang terkondensasi dapat dikumpulkan untuk mengurangi shunt, sehingga dapat meningkatkan laju aliran, memperkuat perpindahan panas dan meningkatkan derajat pendinginan super, jadi ini bagiannya disebut juga pipa supercooling. Sekarang beberapa kondensor telah mengadopsi desain seperti itu. Karena kondensor biasanya naik dan turun, tabung pengumpul biasanya terletak di bagian bawah, dan ada informasi bahwa desain yang diperkuat juga dapat membantu pompa panas mencairkan es dengan lebih baik.

B. Efek perpindahan panas dari sisi angin dan sisi bawah angin dari penukar panas sangat berbeda. Misalnya, ketika kecepatan angin adalah {{0}}.5m/s, perpindahan panas pada sisi arah angin menyumbang 96,3% dari total perpindahan panas, dan ketika kecepatan angin adalah 3,0m/s, perpindahan panas di sisi angin menyumbang 69,2% dari total perpindahan panas. Hal ini terutama disebabkan oleh perubahan perbedaan suhu perpindahan panas. Di sisi lain, perbedaan suhu menjadi lebih kecil, sehingga efek perpindahan panasnya lebih buruk. Beberapa perusahaan telah merancang kondensor dengan struktur berikut, yang mana #5 berfungsi paling baik. Oleh karena itu, perlu diperhatikan bagaimana cara meningkatkan efisiensi perpindahan panas pada pipa sisi bawah angin, seperti meningkatkan kecepatan angin dan mengurangi sisi angin dan efisiensi perpindahan panas, yaitu menurunkan suhu saluran keluar udara pada sisi angin.
